EATO 199537 AAN-UIT-SCHAKELAAR
Vanaf €
Levertijd +- 1 werkdag
Omschrijving:
GTIN: 5027590552172

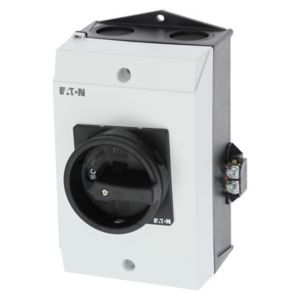

Eaton's PV-werkschakelaar die speciaal ontworpen is voor PV-installaties. De 5 belangrijkste kenmerken van de nieuwe PV-werkschakelaar zijn: 1. Bij de nieuwe PV-werkschakelaar zijn er 2 gekoppelde aardklemmen aanwezig waardoor er zowel intern als extern 2 draden aangesloten kunnen worden, wat uitkomt op een totaal van 4 draden. 2. De nieuwe PV werkschakelaar hoeft niet geopend te worden voor het verbinden van de aarddraad / vereffeningsleiding. 3. Dankzij de 2 gekoppelde aardklemmen kan AC en DC montage los van elkaar plaatsvinden. 4. Het doorsteekmembraam maakt montagetijden aanzienlijk sneller, maar wartels zijn ook nog steeds mogelijk. 5. De schakelaar is in zijn uit-stand te vergrendelen met een hangslot voor veiligere werksituaties. Er zijn drie 3 uitvoeringen beschikbaar die allen een zwarte aan-uit schakelaar combineren met een IP21 beschermingsgraad. De 3 uitvoeringen onderscheiden zich in Ampèrages en het aantal polen. Zo is er naast deze 2-polige 20A variant, tevens een 4-polige 25A variant en een 2-polige 32A variant.
Uitvoering als hoofdschakelaar: Ja
Uitvoering als werkschakelaar: Ja
Aantal schakelaars: 1
Max. nom. bedrijfsspanning Ue bij AC: 690
Bedrijfsspanning (meetspanning): 690 - 690
Nom. continustroom Iu: 32
Nom. continustroom, AC-23, 400 V: 32
Nom. continustroom, AC-21, 400 V: 32
Nom. vermogen bij AC-3, 400 V: 11
Toegelaten korte-duur stroom Icw: 0.65
Nom. vermogen, AC-23, 400 V: 15
Schakelvermogen bij 400 V: 15
Voorwaardelijke nom. kortsluitstroom Iq: 1
Aantal polen: 2
Apparaatbouwvorm: Compleet apparaat in behuizing ingebouwd
Geschikt voor bodemmontage: Ja
Kleur bedieningselement: Zwart
Uitvoering van het bedieningselement: Deurkoppelingsdraaiaandrijving
Vergrendelbaar: Ja
Aansluitwijze hoofdstroomcircuit: Schroefaansluiting
Beschermingsgraad frontzijde (IP): IP20
Beschermingsgraad (NEMA): Overig
Breedte: 80
Hoogte: 110
Diepte: 137
Eaton's PV-werkschakelaar die speciaal ontworpen is voor PV-installaties. De 5 belangrijkste kenmerken van de nieuwe PV-werkschakelaar zijn: 1. Bij de nieuwe PV-werkschakelaar zijn er 2 gekoppelde aardklemmen aanwezig waardoor er zowel intern als extern 2 draden aangesloten kunnen worden, wat uitkomt op een totaal van 4 draden. 2. De nieuwe PV werkschakelaar hoeft niet geopend te worden voor het verbinden van de aarddraad / vereffeningsleiding. 3. Dankzij de 2 gekoppelde aardklemmen kan AC en DC montage los van elkaar plaatsvinden. 4. Het doorsteekmembraam maakt montagetijden aanzienlijk sneller, maar wartels zijn ook nog steeds mogelijk. 5. De schakelaar is in zijn uit-stand te vergrendelen met een hangslot voor veiligere werksituaties. Er zijn drie 3 uitvoeringen beschikbaar die allen een zwarte aan-uit schakelaar combineren met een IP21 beschermingsgraad. De 3 uitvoeringen onderscheiden zich in Ampèrages en het aantal polen. Zo is er naast deze 2-polige 20A variant, tevens een 4-polige 25A variant en een 2-polige 32A variant.
Uitvoering als hoofdschakelaar: Ja
Uitvoering als werkschakelaar: Ja
Aantal schakelaars: 1
Max. nom. bedrijfsspanning Ue bij AC: 690
Bedrijfsspanning (meetspanning): 690 - 690
Nom. continustroom Iu: 32
Nom. continustroom, AC-23, 400 V: 32
Nom. continustroom, AC-21, 400 V: 32
Nom. vermogen bij AC-3, 400 V: 11
Toegelaten korte-duur stroom Icw: 0.65
Nom. vermogen, AC-23, 400 V: 15
Schakelvermogen bij 400 V: 15
Voorwaardelijke nom. kortsluitstroom Iq: 1
Aantal polen: 2
Apparaatbouwvorm: Compleet apparaat in behuizing ingebouwd
Geschikt voor bodemmontage: Ja
Kleur bedieningselement: Zwart
Uitvoering van het bedieningselement: Deurkoppelingsdraaiaandrijving
Vergrendelbaar: Ja
Aansluitwijze hoofdstroomcircuit: Schroefaansluiting
Beschermingsgraad frontzijde (IP): IP20
Beschermingsgraad (NEMA): Overig
Breedte: 80
Hoogte: 110
Diepte: 137
Merk:
EATON
